Processing - 加工・測定
| ・ワイヤーカット、マシニングセンタによる金属部品加工及びダイヤモンド焼結体(PCD)、CBN焼結体(PcBN)のワイヤーカット加工 ・ワイヤーカット用下穴加工 ・マシニングセンタとワイヤーカットによる複合加工 ・CNC三次元測定器による高精度、高効率測定 ・高精度画像寸法測定器による顕微鏡測定 |
マシニングセンタ 3D加工
動画を再生するには、videoタグをサポートしたブラウザが必要です。
| ・マシニングセンタによる金属部品加工 ・ワイヤーカット用下穴加工 |
動画を再生するには、videoタグをサポートしたブラウザが必要です。
| ・マシニングセンタによる金属部品加工 ・ワイヤーカット用下穴加工 |
ワイヤーカット

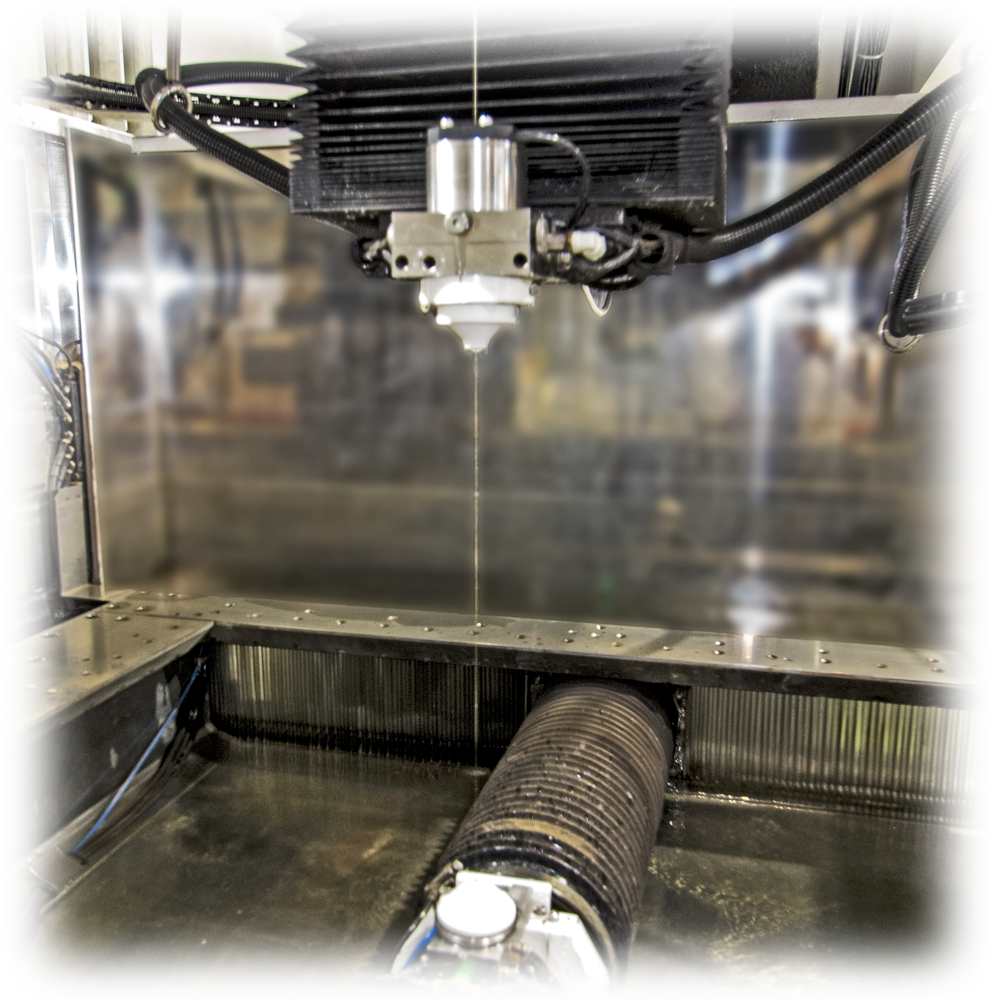

・ワイヤーに電流を流し金属素材を切断する放電加工。鋼板、ステンレス、アルミ及びダイヤモンド焼結体(PCD)、CBN焼結体(PcBN)などの薄い素材から超硬素材のような硬い金属まで、導電性のあるものであればどんなものでも高精度で加工が可能です。
・加工槽には冷却装置が備えられ一定温度に保つことで熱による膨張や変形を抑えます。
・ワイヤー電極は、電気を放電させるだけで工作物には接触しない非接触加工のため、切削では難加工な焼入鋼や、薄すぎて切削出来ない金属でも加工することが可能です。
※ワイヤーカットで非導電性の素材を加工することは出来ません。
測定
■CNC三次元測定器と高精度画像寸法測定器による製品測定

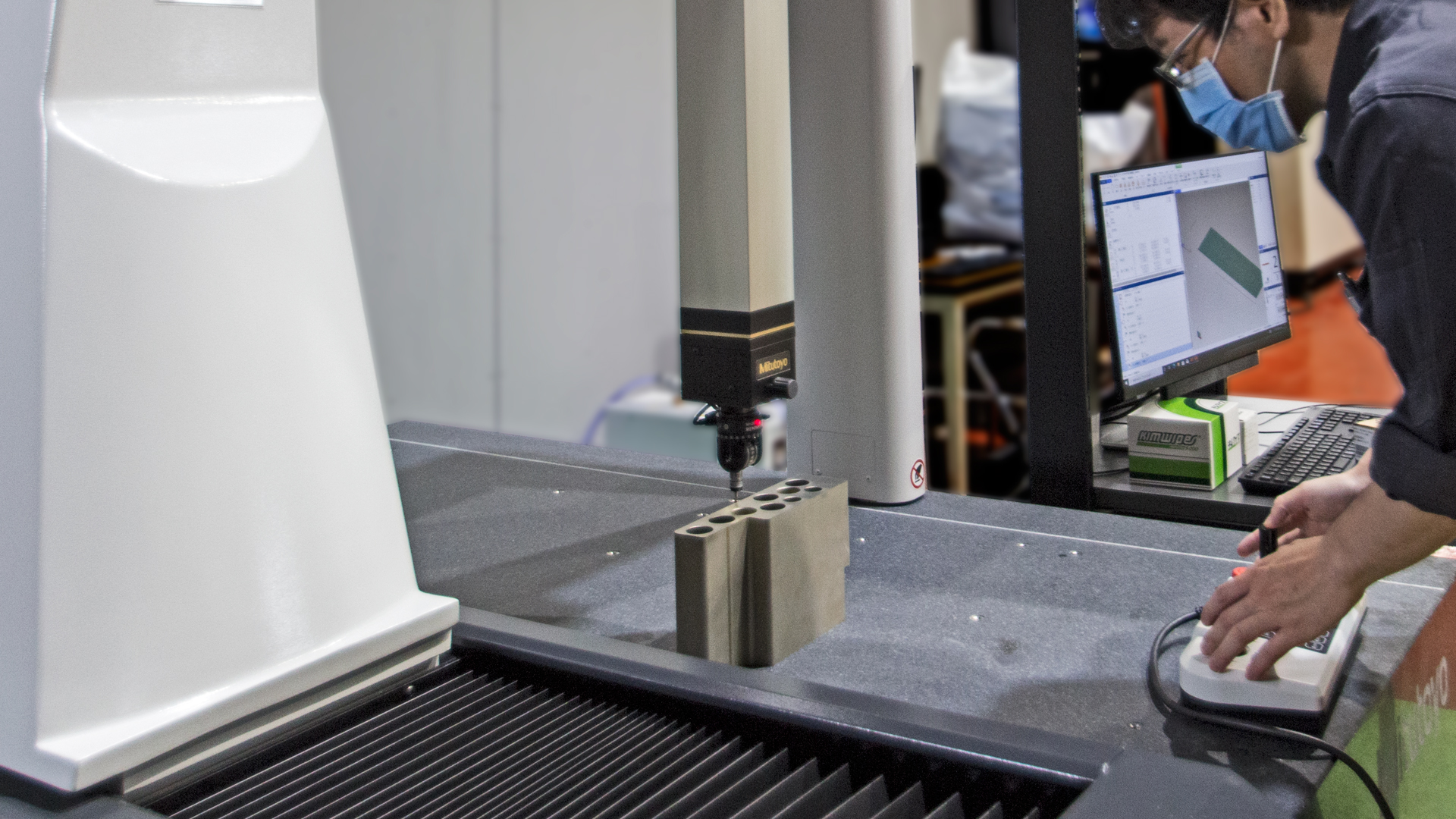

・CNC三次元測定器による高精度、高効率測定

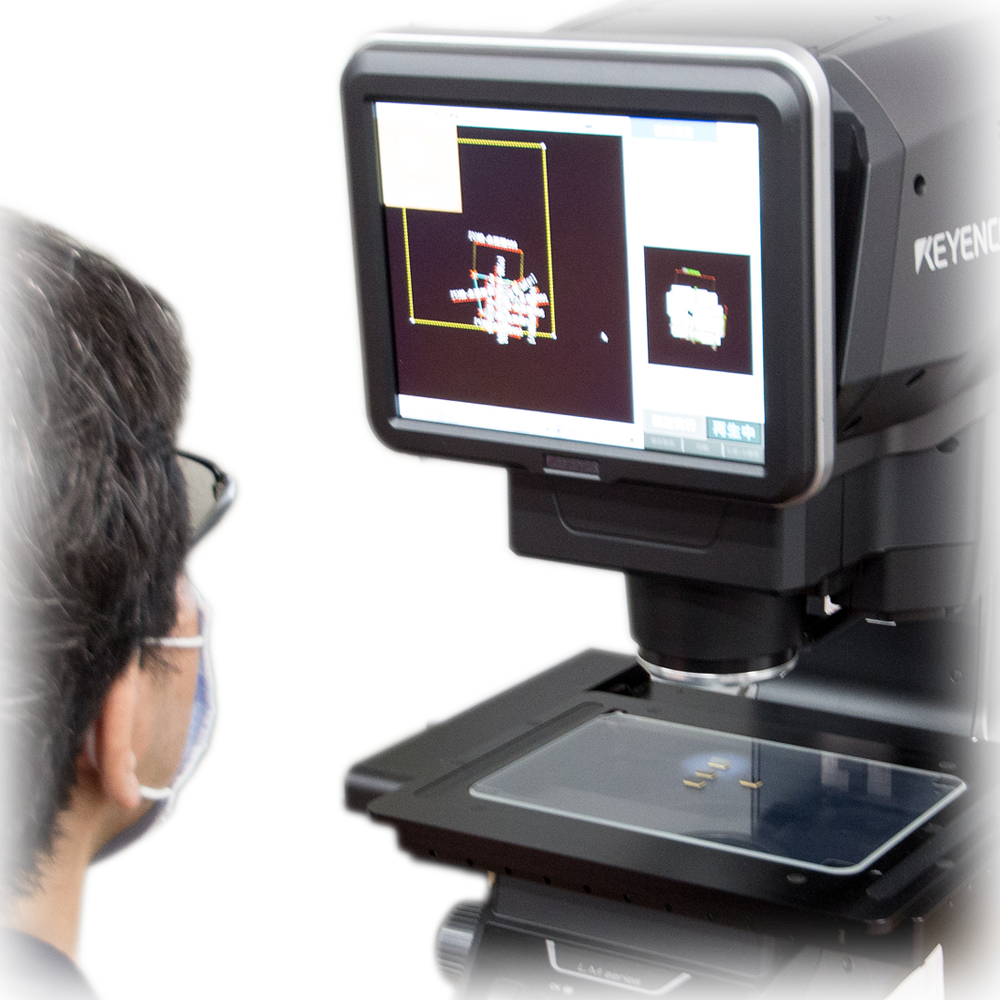

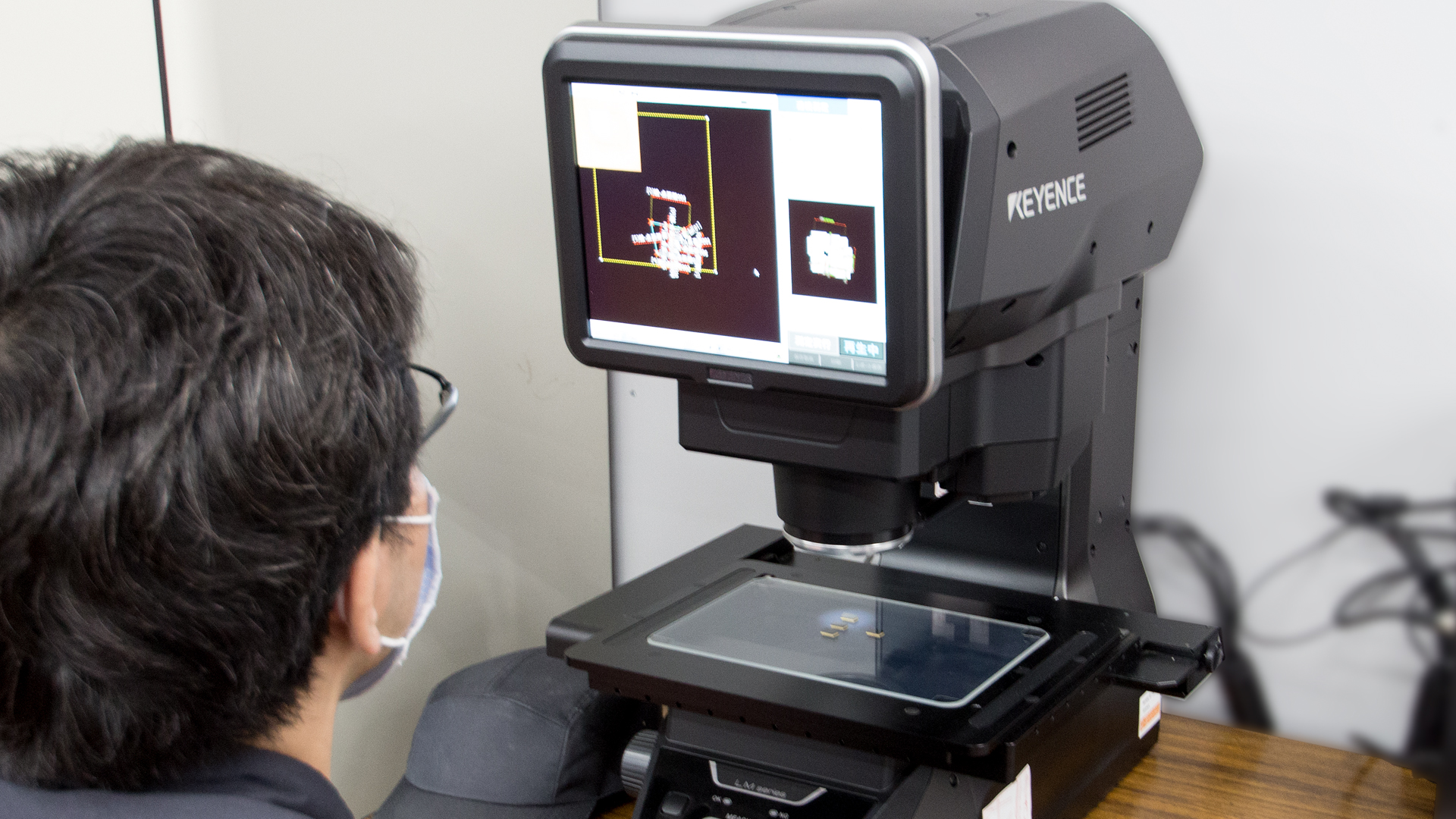

・高精度画像寸法測定器による高精度測定
・非接触測定器による顕微鏡測定
※各測定器の測定範囲・最小表示量は保有設備に記載
保有設備

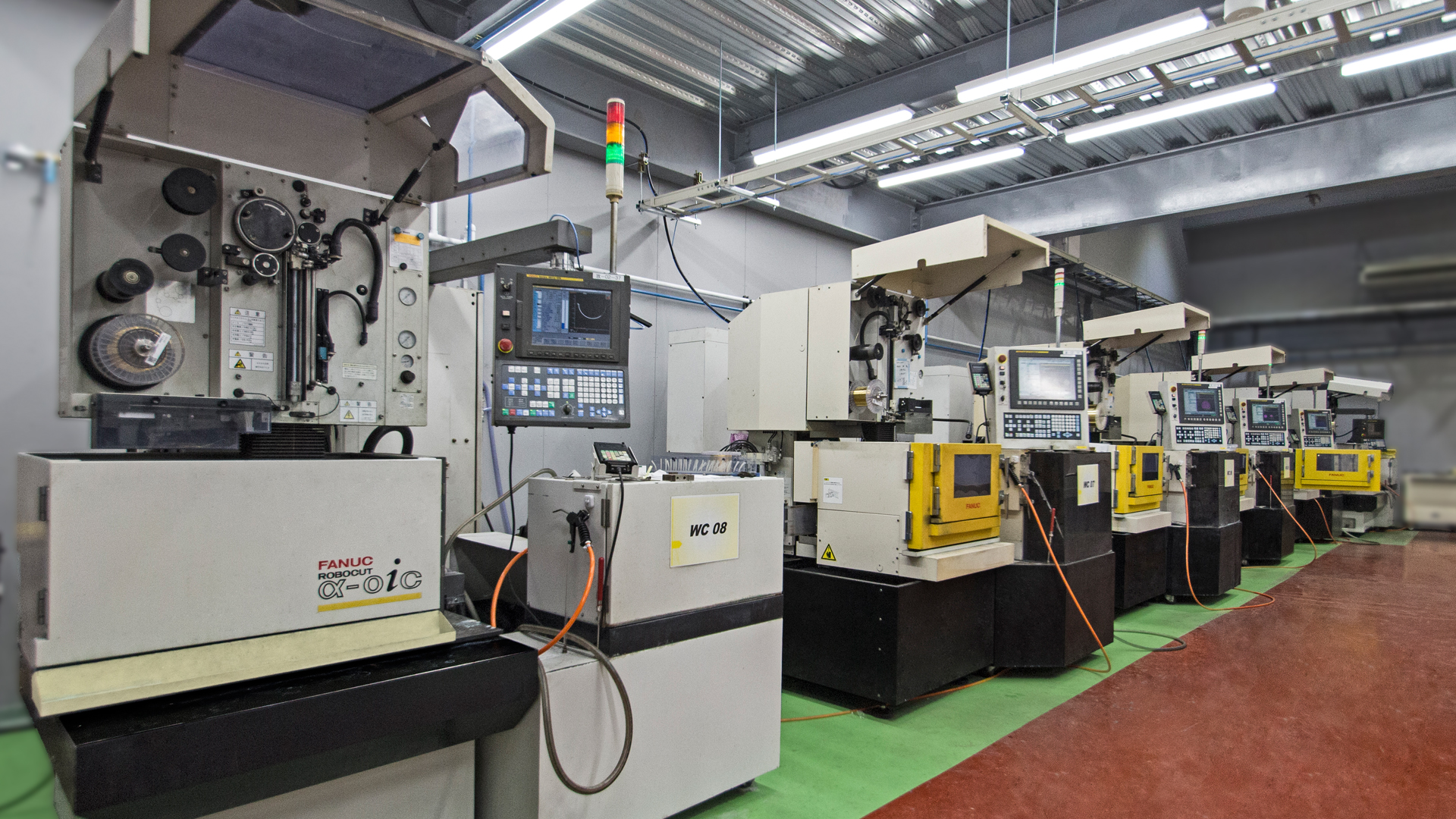

ワイヤ放電加工機
| メーカー型式 | 台 | 加工範囲(mm) | ワイヤ径(mm) |
|---|---|---|---|
| ファナックα-800iB | 1 | 800×600×510 | φ0.1～0.3 |
| ファナックα-400iA | 4 | 400×300×255 | φ0.1～0.3 |
| ファナックα-1iC | 2 | 550×370×310 | φ0.1～0.3 |
| ファナックα-0iC | 4 | 320×220×180 | φ0.1～0.3 |
| ファナックα-０iB | 1 | 320×220×180 | φ0.1～0.3 |
| ファナックα-0iA | 1 | 320×220×180 | φ0.1～0.3 |
マシニングセンタ
| メーカー型式 | 台 | 加工範囲(mm) | 回転数(rpm) |
|---|---|---|---|

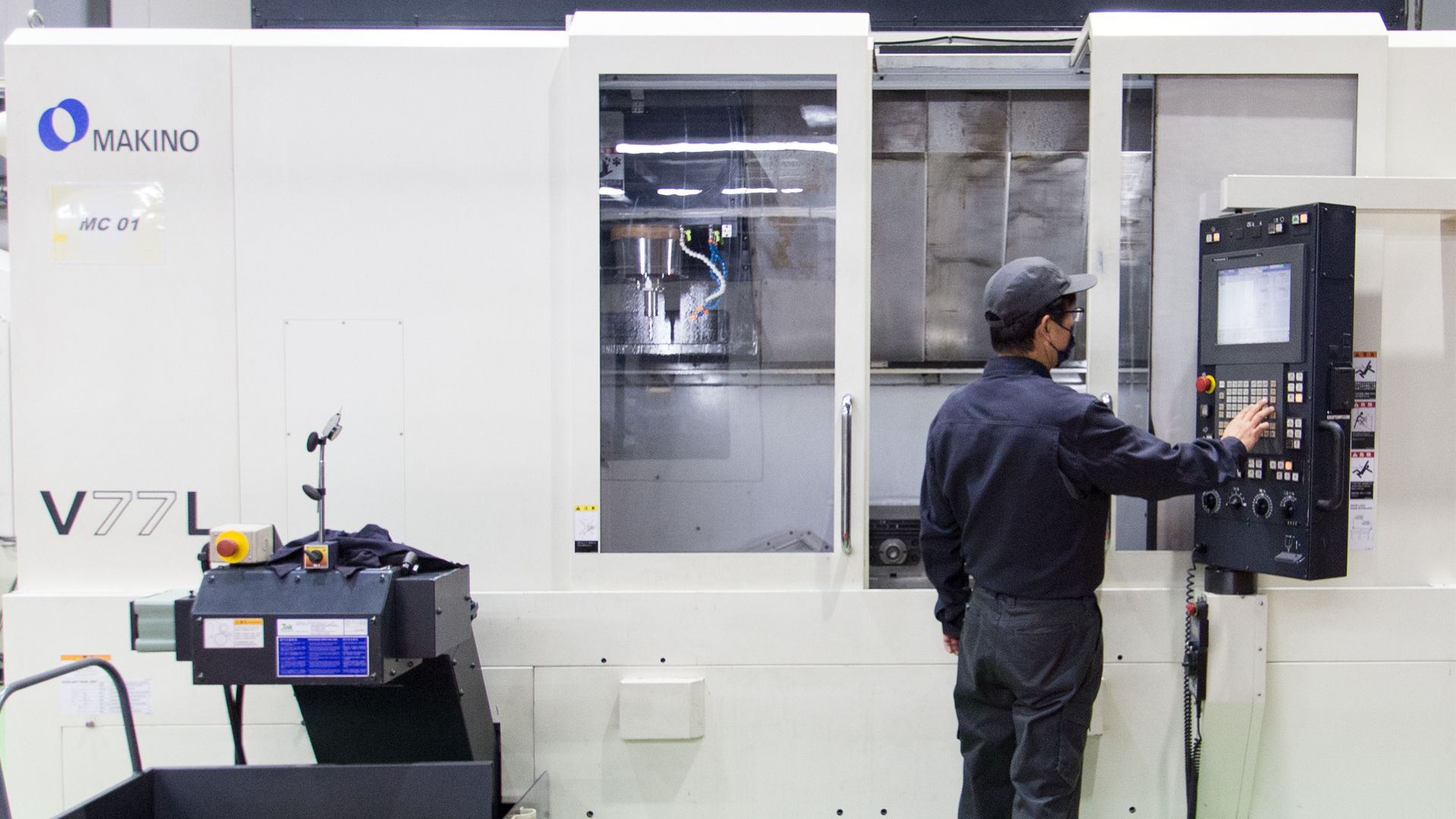

| 牧野フライス製作所 V77L | 1 | 1500×700×650 | 18000 |
| 牧野フライス製作所 V56i | 1 | 900×550×450 | 30000 |
三次元測定機
| メーカー型式 | 台 | 測定範囲(mm) | 最小表示量(mm) |
|---|---|---|---|
| ミツトヨ CRYSTA-ApexV | 1 | 700×700×600 | 0.0001 |
画像寸法測定機
| メーカー型式 | 台 | 測定範囲(mm) | 最小表示量(mm) |
|---|---|---|---|
| キーエンス LM-1100 | 1 | 200×100×75 | 0.0001mm |
非接触測定機
| メーカー型式 | 台 | 測定範囲(mm) | 最小表示量(mm) |
|---|---|---|---|
| キーエンス VR-6200 | 1 | 278×134×69 | 0.0001mm |
CAD・CAM
| メーカー型式 | 台 |
|---|---|
| ファナック CAM-i | 3 |
| ゼネテック MASTER CAM | 1 |
| CGS CAM TOOL | 1 |
| Autodesk Fusion360 | 3 |
